Označení protipožárních dveří: Co znamenají EI, EW a třídy odolnosti

Označení protipožárních dveří, například kód EW 30 DP3-C na štítku, se čte zleva doprava. Písmena určují, před čím dveře chrání, číslo udává minuty, DP3 druh konstrukce a C samozavírání.

Stejný kód bývá uveden i v projektu stavby a technik požární ochrany při kontrole ověřuje, zda typ osazených dveří odpovídá projektu.

Jak přečíst označení požárních dveří EW 30 DP3-C

Označení má čtyři části: typ požárního uzávěru, čas v minutách, druh konstrukce a symbol samozavírání. U kódu EW 30 DP3-C:

• EW – dveře omezují šíření tepla: zůstanou celistvé a omezí sálání tepla na odvrácenou stranu,
• 30 – tyto vlastnosti vydržely při zkoušce 30 minut,
• DP3 – konstrukce se při požáru může zapálit, například dřevěná,
• C – dveře se po otevření samy zavřou (mají samozavírač).

Kód EW 30 DP1-C má stejnou třídu i čas, jen konstrukci druhu DP1, která intenzitu požáru nezvyšuje.

Co znamenají písmena E, I, W, S a C v označení dveří

Písmena pocházejí z klasifikace podle normy ČSN EN 13501-2 a jejich význam vymezuje i vyhláška č. 202/1999 Sb., která stanoví technické podmínky požárních dveří (§ 2).

• E – celistvost: dveře nespadnou ze závěsů, neotevřou se a nepropustí plameny ani horké plyny.
• I – izolace: dveře navíc omezí ohřev povrchu na straně odvrácené od požáru. Číslice u I (EI1, EI2) říká, podle které ze dvou definic izolace se hodnotily.
• W – radiace: sálavé teplo za dveřmi nepřekročí stanovenou hranici.
• S – kouřotěsnost: dveře brání pronikání kouře (ČSN 73 0810 uvádí třídy Sa a Sm, v evropském zápisu uvidíte i S200).
• C – samozavírání: číslice 0 až 5 určuje třídu podle počtu cyklů zavření při zkoušce, C5 je podle Evropské federace dveří a vrat (EDSF) 200 000 cyklů.

Linda Osvaldová ze Žilinské univerzity v roce 2008 pro ASB.sk napsala: „Radiace W se měří ve vzdálenosti 1 m od dveří. Udává dobu, po kterou není překročena hranice 15 kW/m², jež určuje maximální povolené množství prostupu významného sálavého tepla na odvrácenou stranu požáru.“

EI je přísnější třída než EW, proto ČSN 73 0810, na kterou odkazuje vyhláška č. 23/2008 Sb. v příloze č. 1, dovoluje nahradit uzávěr EW uzávěrem EI bez dalšího průkazu. Náhradní uzávěr musí dosáhnout alespoň požadované požární odolnosti.

Staré označení PB, PO a K

Starší dveře nesou písmena PB, PO a K. Při výměně je nahradíte dveřmi typu EI (PB), EW (PO) a S (K), které jim podle převodu zavedeného normou ČSN 73 0810 odpovídají.

Časy požární odolnosti a co znamená EI 45

Číslo v kódu je čas, po který dveře při zkoušce v peci podle normy EN 1634-1 splnily požadované vlastnosti. Rozhodnutí Evropské komise 2000/367/ES (ve znění z roku 2011) u požárních dveří uvádí:

• E a EI: 15, 20, 30, 45, 60, 90, 120, 180 a 240 minut,
• EW: 20, 30 a 60 minut.

Protipožární dveře EI 45 tedy po dobu 45 minut zachovají celistvost i izolaci. Počet minut pro konkrétní místo určuje projekt, a to podle náročnějšího ze dvou požárních úseků, které dveře oddělují (ČSN 73 0802).

Druhy konstrukce dveří DP1, DP2 a DP3

Norma ČSN 73 0810 dělí konstrukční části stavby (jejich druhy se dříve značily D1 až D3) podle toho, zda během požáru zvyšují jeho intenzitu:

• DP1 ji nezvyšuje, materiály jsou nehořlavé (třída reakce na oheň A1 nebo A2),
• DP2 má hořlavé materiály uzavřené v nehořlavých tak, že se nezapálí,
• DP3 se může zapálit a intenzitu požáru zvyšovat.

Požární dveře se v praxi vyrábějí jen v druzích DP1 a DP3. Prvek DP3 lze nahradit prvkem DP1, obráceně ne. Pokud projekt předepisuje EW 30 DP3-C, vyhoví dřevěné dveře DP3 i ocelové dveře DP1 se stejnou třídou. Při požadavku na DP1 dřevěné dveře neobstojí.

Požární bezpečnost staveb: Kdo určuje, jaké dveře jsou potřeba

Rozhoduje projekt. Podle § 41 odst. 4 vyhlášky č. 246/2001 Sb. musí požárně bezpečnostní řešení stavby obsahovat zejména návrh rozdělení stavby do požárních úseků (částí budovy oddělených tak, aby se oheň nešířil dál) a požadavky na konstrukce a únikové cesty.

Dveře v konstrukci, která požární úseky odděluje, jsou požárním uzávěrem (§ 2 vyhlášky č. 202/1999 Sb.). Dveře EI 30 v příčce uvnitř jednoho úseku proto podle vyhlášky č. 202/1999 Sb. požárním uzávěrem nejsou.

Požární dveře a vyhláška: Kde je předpisy vyžadují

Kde musí být požární dveře, určují normy, na které odkazuje vyhláška č. 23/2008 Sb. v příloze č. 1. Samostatné požární úseky vymezují ČSN 73 0802 a ČSN 73 0833, typ uzávěru ČSN 73 0810:

• vstup do chráněné únikové cesty (cesty oddělené od ostatních úseků požárně dělicími konstrukcemi): typ EI, v případech, které normy výslovně uvádějí, stačí EW,
• mezi dvěma požárními úseky: typ EW,
• požární předsíň chráněné únikové cesty typu B nebo C: typ S,

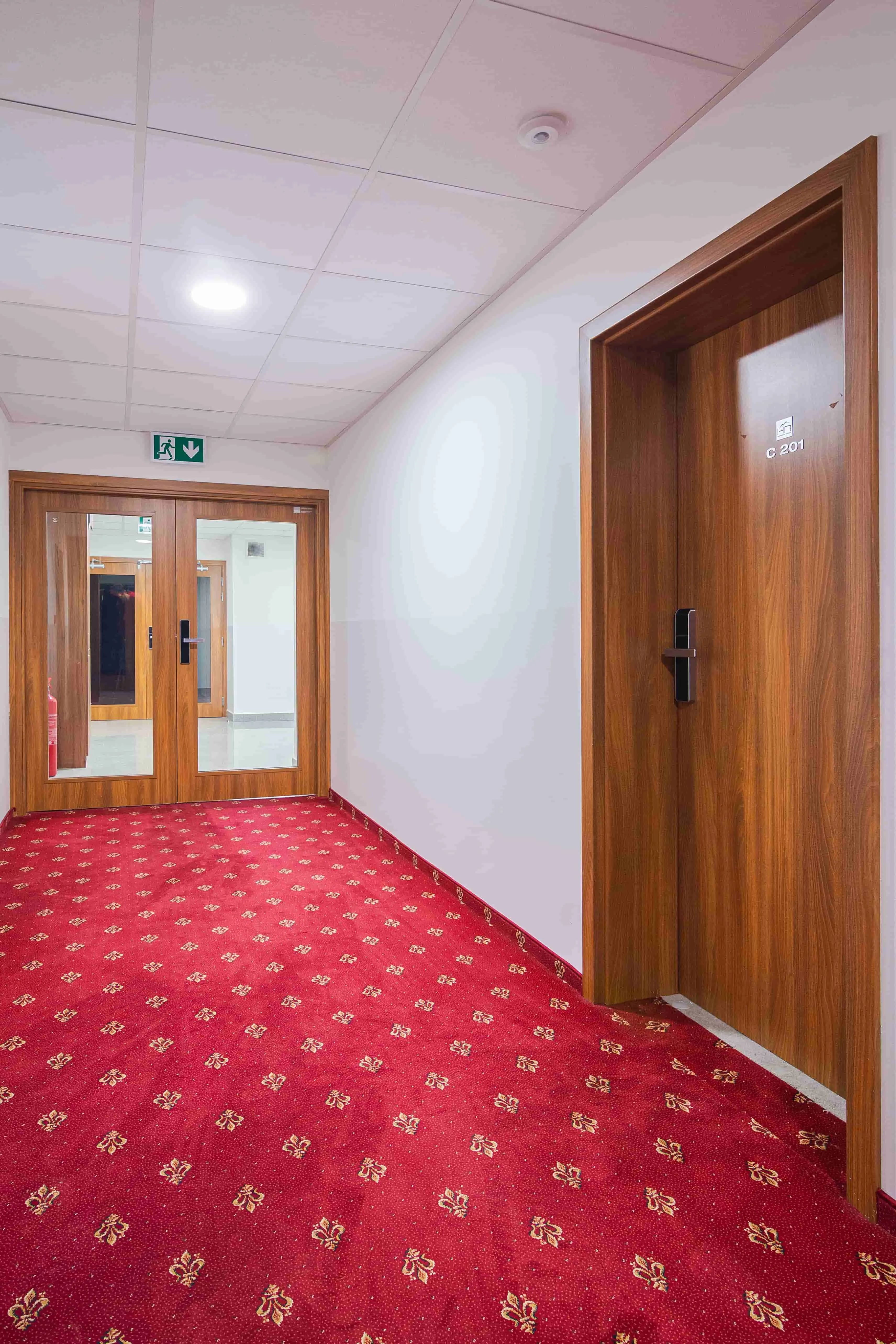

• bytový dům a hotel: samostatný úsek zpravidla tvoří každý byt, každý pokoj nebo skupina pokojů pro nejvýše 20 osob a také domovní vybavení, například sklad paliva s plochou nad 20 m²,
• kotelna s výkonem jednoho kotle přes 70 kW nebo s více kotli o celkovém výkonu nad 140 kW v nevýrobní stavbě.

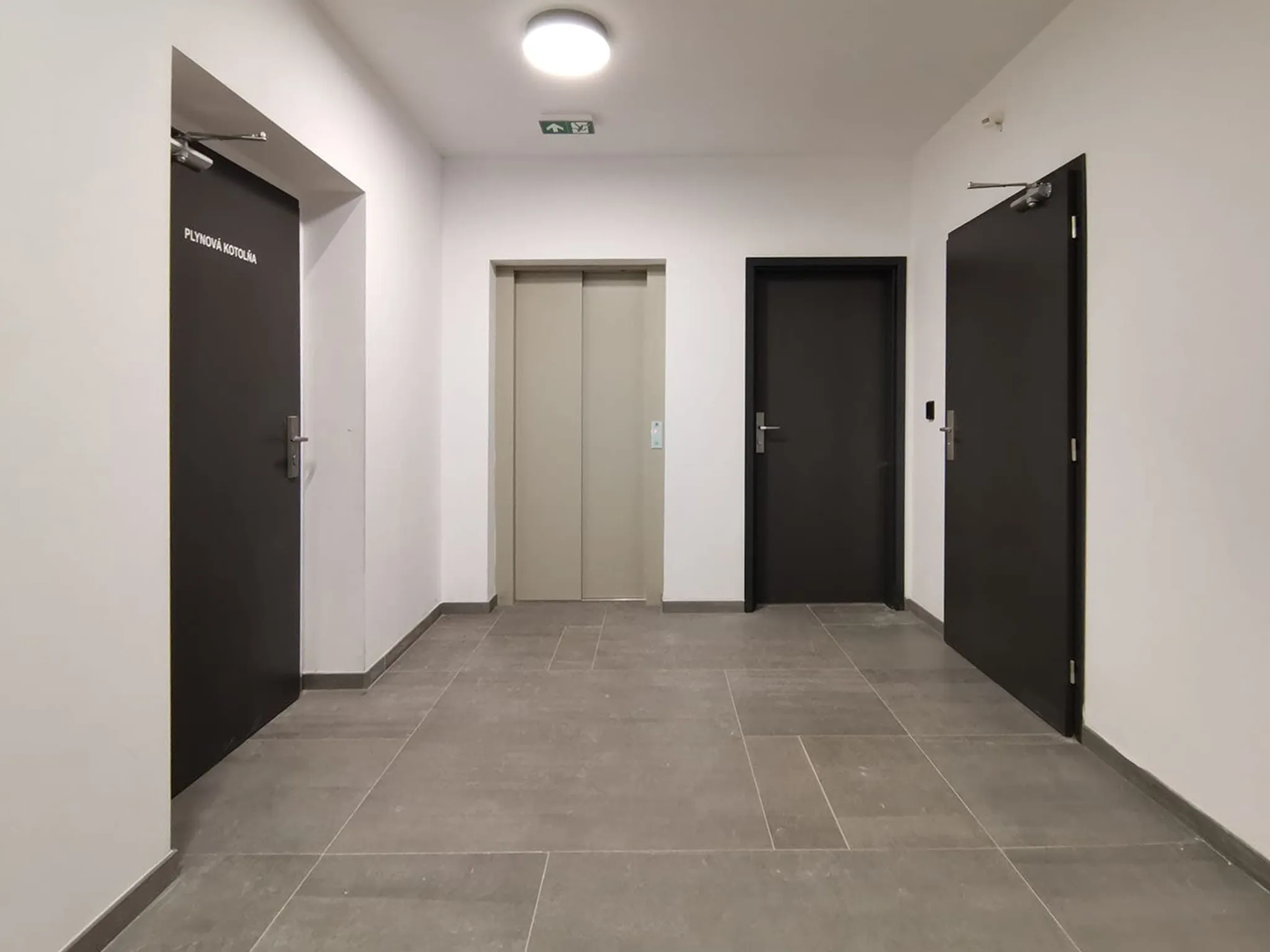

Samozavírač a koordinátor

Požární uzávěr se musí po každém otevření nebo při požáru sám zavřít (ČSN 73 0810). Výjimku mají vstupní dveře do bytu, u nichž ČSN 73 0833 vyžaduje samozavírač jen tehdy, když ústí do chráněné únikové cesty typu B nebo C nebo do nástupního prostoru evakuačního výtahu. U hotelového pokoje rozhoduje projekt. Více v článku o požární ochraně v ubytovacích zařízeních.

Dvoukřídlé dveře potřebují koordinátor zavírání, který jako první zavře neaktivní křídlo (vyhláška č. 202/1999 Sb. v § 4 odst. 2 žádá spolehlivé uzavření všech otevíratelných částí). Jinak může křídlo se zámkem zapadnout dřív a dveře se nedovřou.

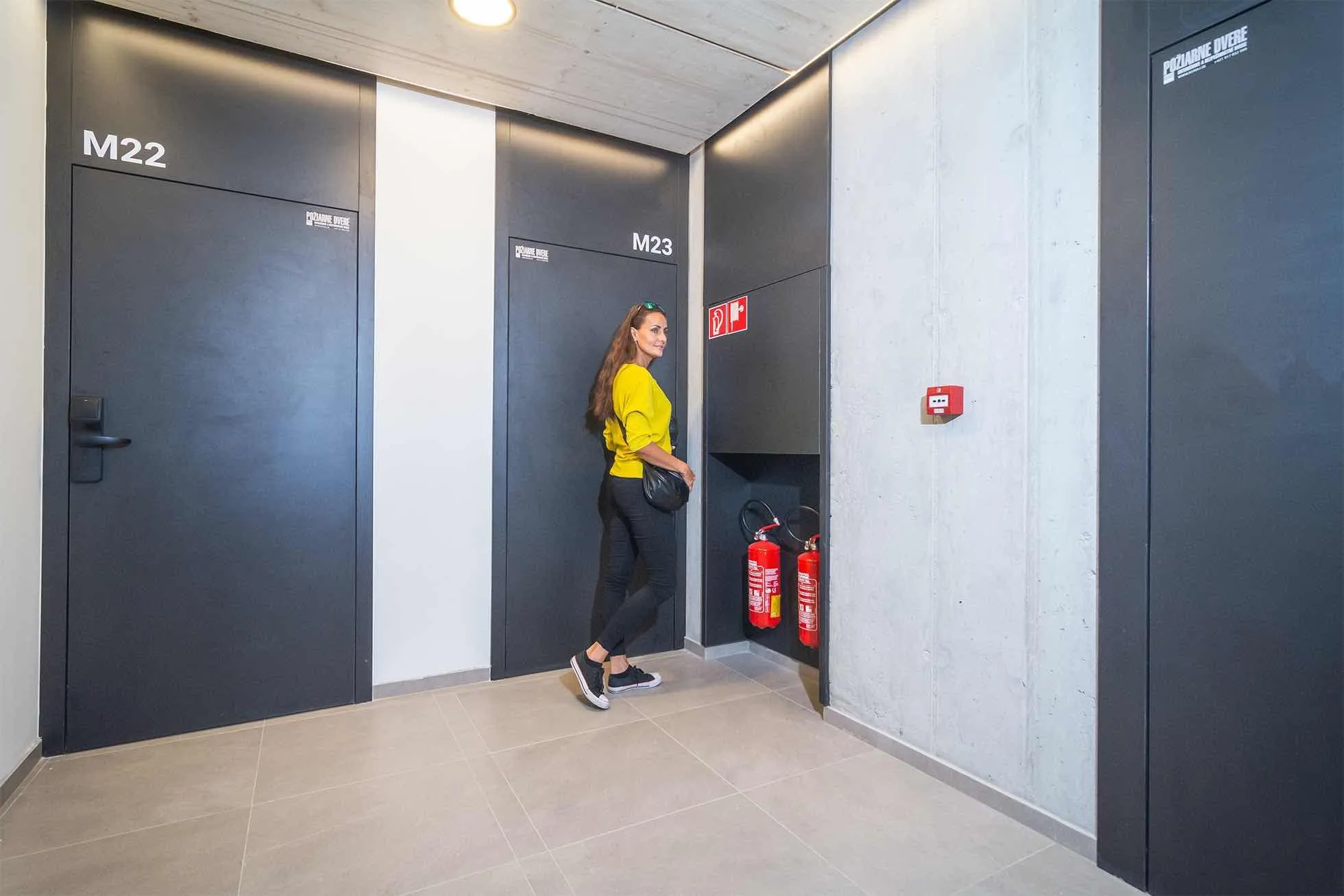

Označení na dveřích: Štítek a značky na křídle i zárubni

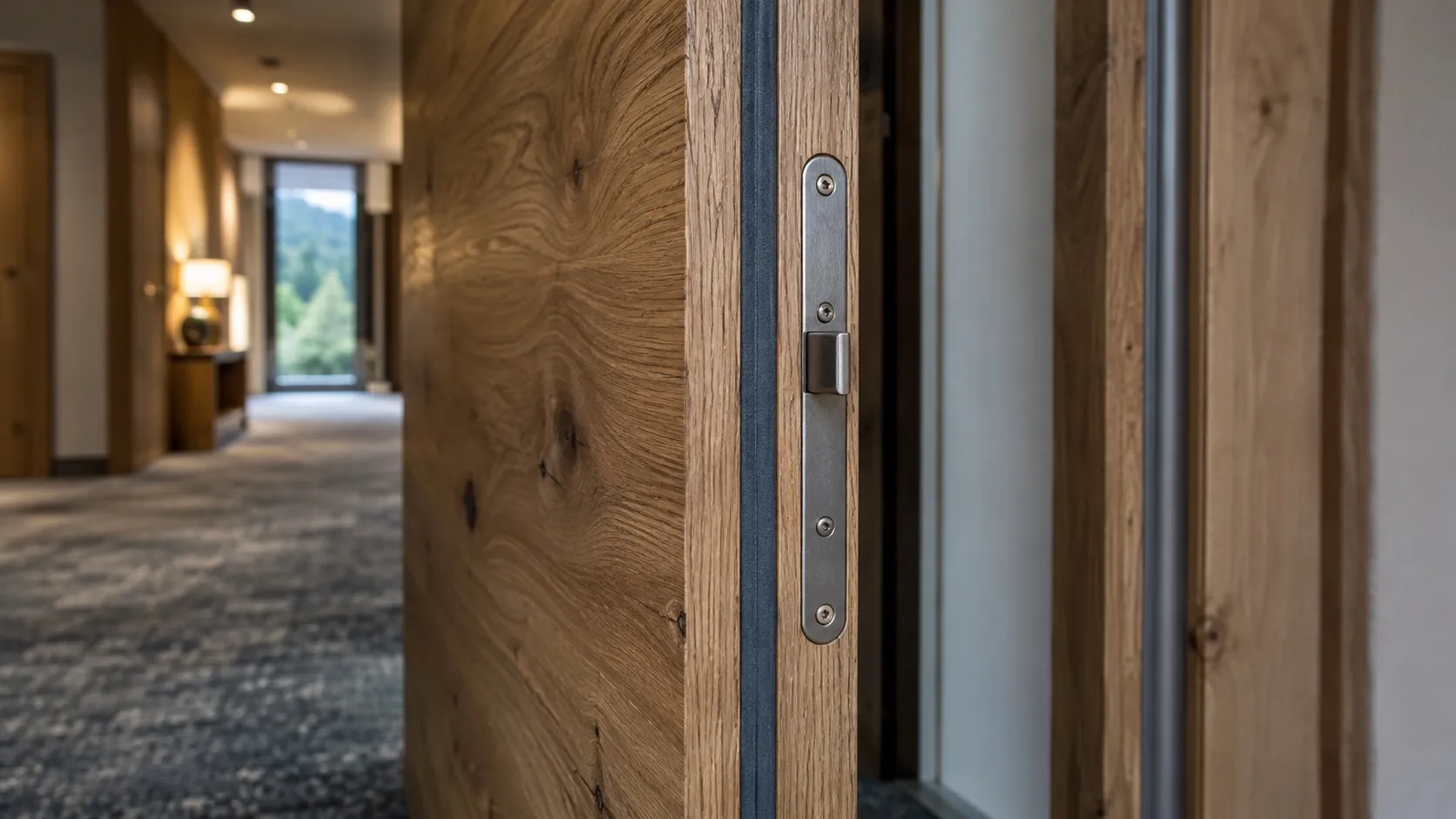

Základním označením je štítek, na kterém je vedle značky shody i kód třídy. Značení musí být přímo na dveřích i na zárubni, v místě přístupném ke kontrole i po osazení, trvale čitelné a nesmazatelné (§ 5 odst. 4 vyhlášky č. 202/1999 Sb.).

Písmena a číslice značení musí být vysoké nejméně 5 mm (§ 5 odst. 3). Samostatný nápis POŽÁRNÍ DVEŘE vyhláška č. 202/1999 Sb. nepředepisuje.

Certifikát k protipožárním dveřím a montáž

Požární dveře musí mít certifikát deklarující jejich vlastnosti. Provozuschopnost dveří se pak prokazuje dokladem o montáži a o kontrolách, údržbě a opravách (§ 7 odst. 3 vyhlášky č. 246/2001 Sb.). Pokud to stanoví průvodní dokumentace výrobce, vede provozovatel i provozní knihu. U našich protipožárních dveří je certifikát součástí dodávky i montáže, kterou provádějí naši vlastní montéři. Venkovní vstupní protipožární dveře musí mít podle EDSF od 1. 11. 2019 označení CE podle norem EN 14351-1 a EN 16034.

Uzávěr musí být osazen podle projektové dokumentace a postupů z průvodní dokumentace výrobce (§ 6 odst. 1 vyhlášky č. 246/2001 Sb.). Osvaldová za častý problém označila montáž do neodzkoušených konstrukcí, například do sádrokartonu. Při pozdějších opravách se smějí používat jen náhradní díly odpovídající technickým podmínkám výrobce (§ 7 odst. 7).

Bezpečnostní protipožární dveře a bezpečnostní třída dveří

Bezpečnostní protipožární dveře spojují dvě vlastnosti, které se zkoušejí odděleně. Kód jako EI 30 vypovídá o požární odolnosti, bezpečnostní třída dveří (RC podle ČSN EN 1627) o odolnosti proti vloupání. Jedna třída druhou nenahrazuje, v dokladech hledejte obě.

Jak vybrat třídu proti vloupání, popisuje článek jak si vybrat správné bezpečnostní dveře.

Často kladené otázky (FAQ)

Smějí se požární dveře zaklínovat, aby zůstaly otevřené?

Nesmějí. Dveře se musí po každém otevření zavřít a klín či židle jsou překážkou, která jejich samočinné uzavření blokuje, což ČSN 73 0810 nepřipouští. Otevřené smějí stát jen na zařízení, které je při požáru uvolní.

Mohou mít požární dveře kukátko?

Mohou, pokud je kukátko součástí provedení, které výrobce odzkoušel a dodal. Dodatečně ho vyvrtat nesmíte, protože změna kování mimo rozsah ověřený zkouškou vyžaduje nové ověření (§ 3 odst. 4 a 6 vyhlášky č. 202/1999 Sb.).

Jak často se kontrolují požární dveře?

Kontrolu provozuschopnosti je třeba provádět nejméně jednou za rok, pokud výrobce nebo dokumentace stavby nestanoví lhůtu kratší, a to v rozsahu podle předpisů, norem a průvodní dokumentace výrobce (§ 7 odst. 4 vyhlášky č. 246/2001 Sb.). Při provozu dveří se postupuje podle normativních požadavků a průvodní dokumentace výrobce (§ 7 odst. 2). Doklady o kontrolách pak prověřuje odborně způsobilá osoba nebo technik požární ochrany při preventivní požární prohlídce.

Musí být dveře z rodinného domu do garáže protipožární?

Pokud plocha požárního úseku rodinného domu nepřesahuje 600 m², je jednotlivá garáž součástí tohoto úseku a vyhláška požární dveře do ní přímo nežádá (§ 15 odst. 2 vyhlášky č. 23/2008 Sb.). Pokud ji projekt oddělí jako samostatný úsek, dveře jsou požárním uzávěrem.

Závěr

Potřebný kód určuje projekt a nový uzávěr nesmí být slabší než původní.

Vyrábíme hlavně dřevěné protipožární dveře ve třídách EI a EW, dýhované i laminátové, plné nebo prosklené s požárním sklem. Do hotelů je umíme vybavit kartovým systémem. Zárubeň může být obložková, poloobložková nebo ocelová. Naše bezpečnostní dveře vyrábíme i s odolností EI 30. Stačí nám kód z projektu a připravíme Vám návrh.
